ARLI Abzweigdose IP67 Aufputz 250 x 200 x 90 mm inkl. Montageplatte + 10x Kabelverschraubungen M12 x 1,5 mm
14,29 €
Sofort verfügbar, Lieferzeit: Sofort verfügbar
Produktinformationen "ARLI Abzweigdose IP67 Aufputz 250 x 200 x 90 mm inkl. Montageplatte + 10x Kabelverschraubungen M12 x 1,5 mm"
ARLI Abzweigdose 250 x 200 x 90 mm IP67 inkl. Montageplatte + 10x Kabelverschraubungen M12 x 1,5 mm
Das ARLI Set besteht aus einer Abzweigdose (190 x 145 x 80 mm) inkl. Montageplatte und 10 passenden Kabelverschraubungen (M12 x 1,5 mm) und ist ideal für vielfältige Elektroinstallationen sowohl im Innen- als auch im Außenbereich geeignet.
Dank der frei wählbaren Kabeleinführungen ohne Vorprägung bleibt maximale Flexibilität bei Planung und Einbau erhalten. Die Öffnungen lassen sich bedarfsgerecht mit handelsüblichen Werkzeugen herstellen – ideal für individuelle Installationen. Die Verwendung von Kabelverschraubungen wird empfohlen, um eine sichere und dichte Einführung der Kabel zu gewährleisten.
Für die Aufputzmontage konzipiert, ist das Gehäuse mit einer umlaufenden, integrierten Dichtung ausgestattet. Ein praktisches Detail: Der Deckel kann während der Montage oder Wartung eingehängt werden, ohne vollständig entfernt werden zu müssen. Das erleichtert die Handhabung und spart Zeit, kein Ablegen des Deckels mehr notwendig.

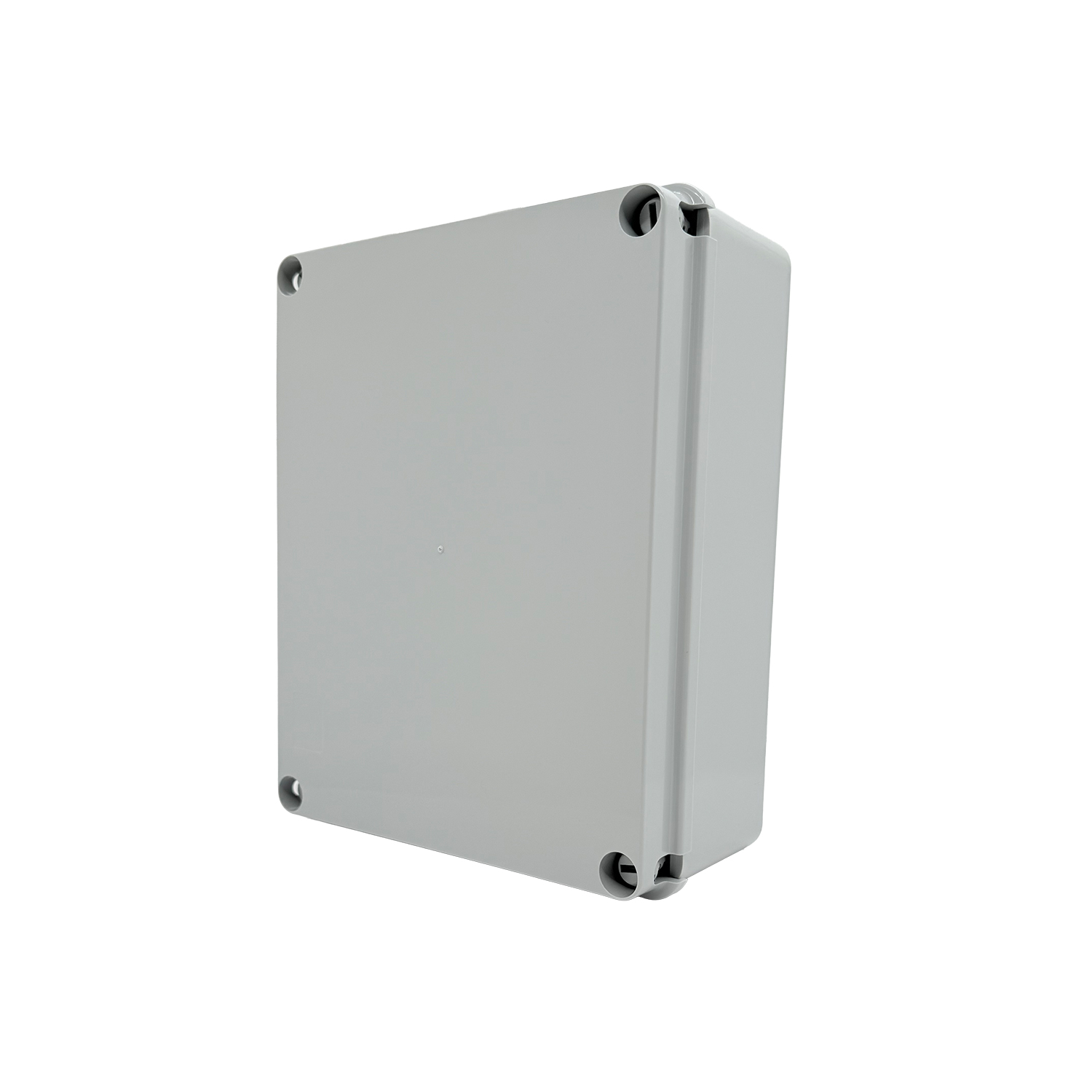

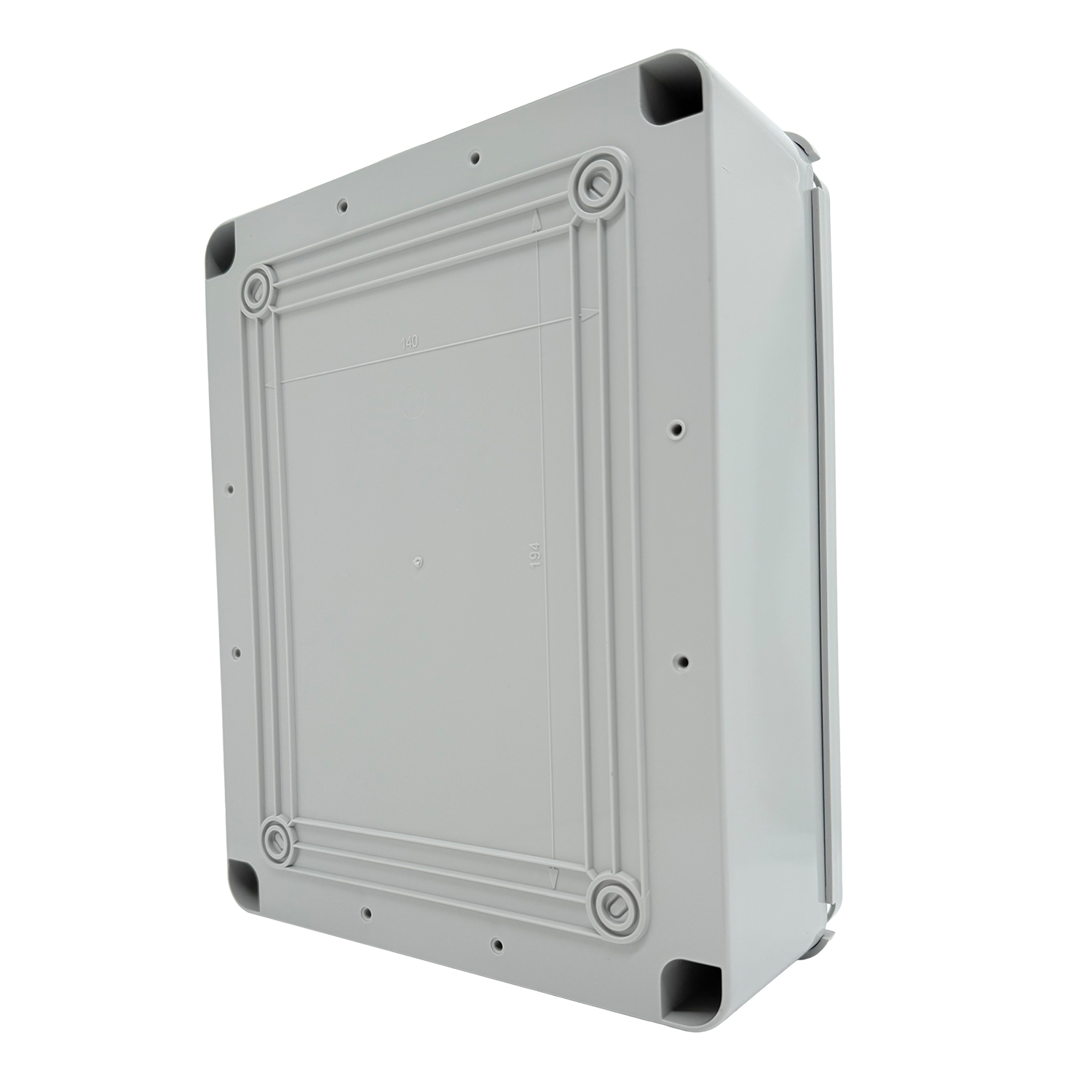

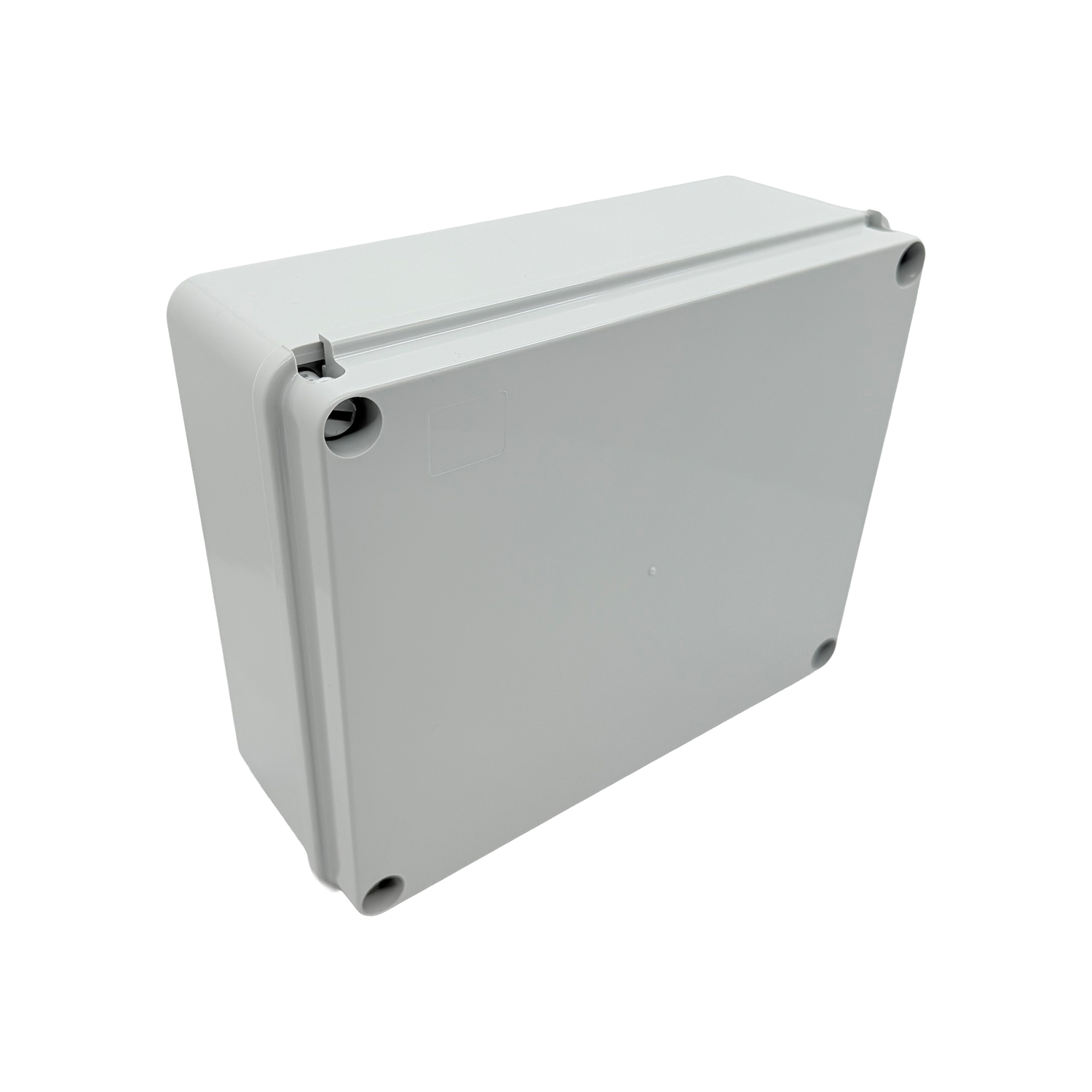

Technische Daten – Abzweigdose:
- Außenmaße (B x H x T): 250 x 200 x 90 mm
- Material: ABS-Kunststoff, halogenfrei
- Farbe: RAL 7035 Grau (Gehäuse und Deckel)
- Schutzart: IP67
- Temperaturbereich: -25 °C bis +60 °C
- Dichtung: Integrierte umlaufende Dichtung
- Deckel: mit 4-fach Verschraubung
- Montageart: Aufputz
- Kabeleinführung: Frei wählbar, ohne Vorprägung (empfohlen mit Kabelverschraubungen)

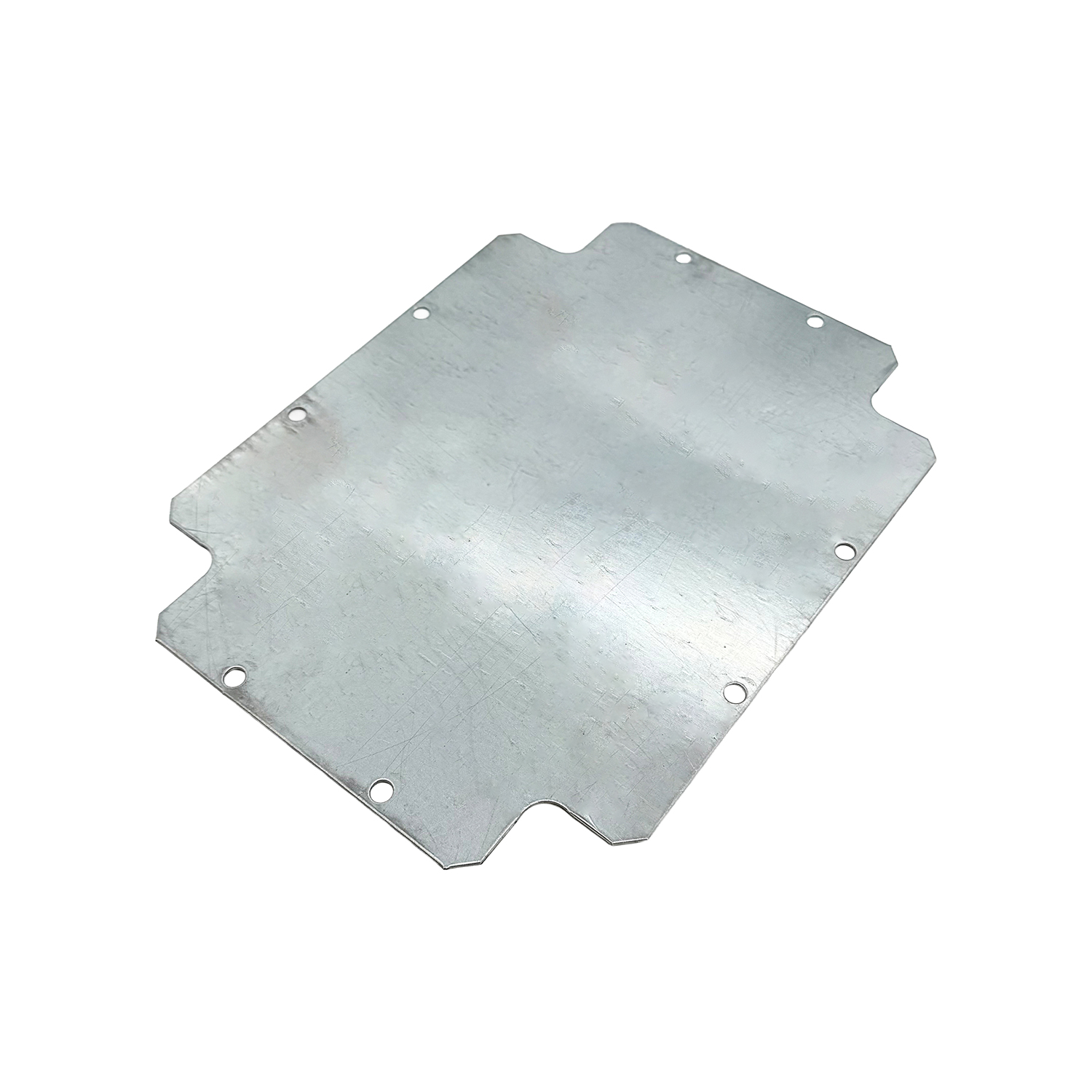

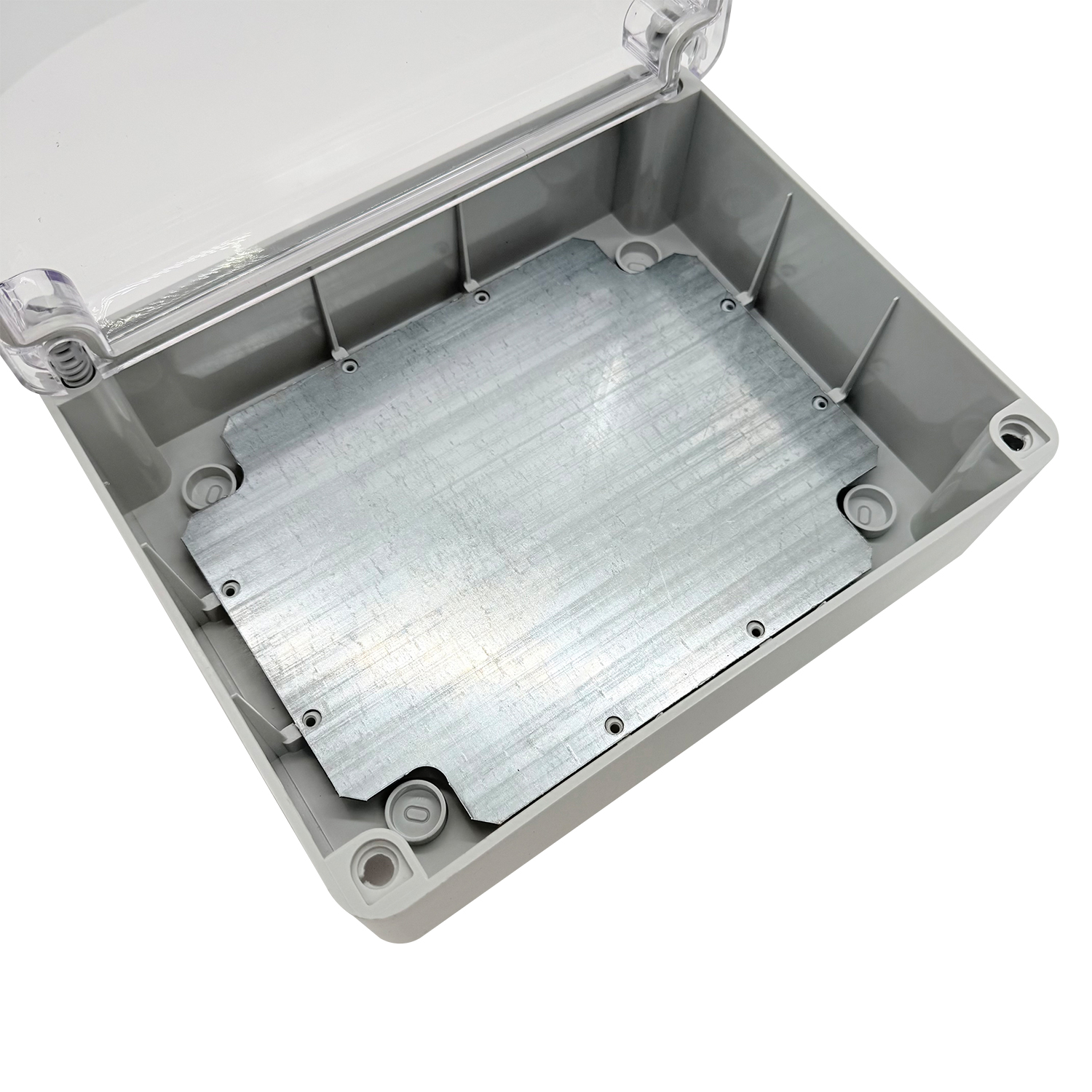

Technische Daten – Montageplatte:
- Material: Stahlblech, verzinkt
- Passgenau: Entwickelt für den Einsatz in ARLI Abzweigdosen IP67 (250 x 200 x 90 mm)
Technische Daten – Kabelverschraubungen (10 Stück):
- Anschlussgewinde: metrisch
- Gewindegröße: M12 x 1,5 mm
- Kabeldurchmesser: 3 - 6,5 mm
- Material: Polyamid, halogenfrei, silikonfrei
- Beständigkeit: Eingeschränkte Beständigkeit gegenüber Säuren
- Temperaturbeständigkeit: -20 ºC bis max. +80 ºC
- Farbe: Grau (RAL 7035)
- Mit: Gegenmuttern
- Schlüsselgröße: 16 mm
- Schutzart: IP68
Hinweis: Bitte stellen Sie sicher, dass die Kabelverschraubungen gemäß den geltenden Sicherheitsstandards und Anweisungen verwendet werden.
Lieferumfang:
- 1 × ARLI Abzweigdose 250 x 200 x 90 mm – IP67
- 1 × ARLI Montageplatte verzinkt
- 10 × ARLI Kabelverschraubung grau M12 x 1,5 mm inkl. Gegenmutter
| Farbe: | Grau |
|---|---|
| Größe: | 250 x 200 x 90 mm, M12 |
| Material: | Kunststoff, Stahl, verzinkt |
| Modell: | IP67 |
Schulstr. 14
78582 Balgheim
Baden-Württemberg
Deutschland
info@arli24.de
- Installationen dürfen ausschließlich von qualifizierten Fachkräften durchgeführt werden.
- Wartungs- und Reparaturarbeiten sind nur durch autorisierte Fachkräfte auszuführen.
- Produkte und Verpackungsmaterial dürfen niemals von Kindern oder Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten sowie von Personen ohne ausreichende Erfahrung und Kenntnisse verwendet werden.
- Sichere Befestigung: Das Gehäuse muss fest an der Wand montiert werden, um ein Umkippen oder Abrutschen zu verhindern.
- Temperaturbeständigkeit: Stellen Sie sicher, dass die Abzweigdose auch bei extremen Temperaturen stabil bleibt. In der Regel sollten diese Produkte Temperaturen von -25°C bis +60°C standhalten können.
- Sicherer Umgang mit elektrischen Geräten: Achten Sie darauf, dass alle elektrischen Komponenten ordnungsgemäß befestigt und vor Feuchtigkeit geschützt sind.
- Freier Zugang: Die Abzweigdose muss jederzeit leicht zugänglich sein. Blockierte Zugänge können im Notfall problematisch sein.
- Prüfung nach der Installation: Nach der Installation ist eine Überprüfung der Dichtigkeit und Sicherheit der Abzweigdose erforderlich. Eine regelmäßige Wartung und Kontrolle auf Risse oder Undichtigkeiten ist notwendig, um die Lebensdauer des Produkts zu gewährleisten.
- Pflegehinweise: Reinigen Sie das Gehäuse mit einem weichen, feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, um die Dichtung nicht zu beschädigen. Überprüfen Sie regelmäßig die umlaufende Dichtung auf Beschädigungen, um die IP67-Schutzklasse aufrechtzuerhalten.
- EAN: 4251882208589
- Mengeneinheit: 1 Stück
- Verpackungseinheit (VPE) : x Stück = 1 Karton ( x x mm )
