Vor der Montage, dem Anschluss und der Verwendung der Parabolantenne unbedingt die Hinweise in dieser Anleitung beachten! Wenn Sie die Hinweise nicht beachten,
● können durch Fehlverhalten Gefahren für Ihre Gesundheit und Ihr Leben entstehen,
● können durch Fehler bei der Montage oder beim Anschluss Schäden an der Antenne oder am Montageort entstehen,
● haftet der Hersteller nicht für darauf zurückzuführende Fehlfunktionen und Schäden! GEFAHR Lebensgefahr durch Stromschlag bei Berührung von elektrischen Einrichtungen!
► Niemals Antennen unter oder in der Nähe von Freileitungen montieren.
► Bei Montage mindestens 1 m Abstand zu allen elektrischen Einrichtungen halten.
► Niemals bei aufziehendem Gewitter oder während eines Gewitters an Antennenanlagen arbeiten. WARNUNG Gefahr schwerer Verletzung bei Montagearbeiten auf dem Dach!
► Feste und rutschsichere Schuhe tragen.
► Dächer oder absturzgefährdete Stellen nur mit einem ordnungsgemäß angelegten intakten Sicherheitsgurt betreten oder Arbeitsbühne verwenden.
► Sicherstellen, dass das Dach und die Aufstiegshilfe trocken, sauber und rutschfest sind.
► Sicherstellen, dass die montierende/reparierende Person eine sichere Stand- und Halteposition hat. Evtl. am Dach angurten.
► Sicherstellen, dass die montierende/reparierende Person schwindelfrei ist und sich sicher auf dem Dach bewegen kann.
► Sicherstellen, dass das Dach ausreichend stabil ist und das Gewicht der montierenden/reparierenden Person tragen kann. Im Zweifelsfall einen qualifizierten Fachhändler oder einen Fachmann des Dachhandwerks kontaktieren.
► Sicherstellen, dass sich während der Montage/Reparatur niemand unterhalb des Montageortes befindet.
► Die jeweiligen landesspezifischen Sicherheitsbestimmungen und aktuellen Normen, z. B. DIN EN 60728-11 beachten.
WARNUNG Gefahr schwerer Verletzung durch Brandgefahr bei atmosphärischen Überspannungen (statische Aufladung) oder Blitzentladungen (z. B. Gewitter)!
► Niemals Antennen auf Gebäuden mit leicht entzündbaren Dachabdeckungen, z. B. Stroh, Reet oder ähnlichen Materialien montieren Montageort wählen Der richtige Montageort ist entscheidend darüber, ob die Parabolantenne sicher aufgebaut ist und optimal funktionieren kann. Bei der Wahl des Montageortes Folgendes beachten:
● Bauwerktypische Besonderheiten berücksichtigen. Bei Montage an Dach- und Gebäudekanten und zylindrischen Bauwerken ist gemäß DIN EN 1991-1-4 bzw. DIN 4131 mit erhöhtem Wind oder Schwingungsbelastungen zu rechnen.
● Die dynamischen Eigenschaften der Antenne und des Bauwerks können sich gegenseitig beeinflussen und negativ verändern.
● Bei Nichtbeachtung kann eine Überschreitung der unter den technischen Daten genannten Windgeschwindigkeit oder Schwingungsfestigkeit auftreten. Tipp Die Parabolantenne muss nicht unbedingt auf dem Dach montiert werden, weil es nicht auf die Höhe über Grund ankommt, sondern nur auf die freie Sicht zum Satelliten. Deshalb kann ein geeigneter Montageort z. B. auch im Garten, auf dem Balkon, auf der Terrasse, an einer Fassade oder an einer Garage zu finden sein. Wenn möglich, die Antenne nicht auf dem Dach montieren. Somit verringern Sie Ihren Arbeitsaufwand und die Gefahren bei Montagearbeiten auf dem Dach! Antenne erden/Blitzschutz
WARNUNG Gefahr schwerer Verletzung und/oder Sachschäden durch Blitzschlag oder statische Aufladung oder Kurzschluss!
► Erdungs- und Blitzschutzarbeiten durch speziell geschulte Fachkräfte des Elektrohandwerks durchführen lassen.
► Niemals Erdungs- und Blitzschutzarbeiten von Personen durchführen lassen, die keine Fachkräfte mit entsprechenden Kenntnissen sind.
► Einen Potenzialausgleich aus 4 mm² Kupfer erstellen.
► Die Kabelschirme aller Koaxialantennen-Niederführungskabel über einen Potenzialausgleichsleiter mit dem Mast verbinden. Achtung Die hier abgedruckten Hinweise sind keine Aufforderung an Nichtfachleute, Erdungs- und Blitzschutzarbeiten in eigener Verantwortung durchzuführen, sondern dienen als zusätzliche Information für die beauftragte Fachkraft.
● Die Antenne gemäß DIN EN 60728-11 aufbauen und erden. Von der Erdungspflicht ausgenommen sind nur Antennen, – die mehr als 2 m unterhalb der Dachkante – und zugleich weniger als 1,5 m von Gebäuden angebracht sind.
● Zur Erdung den Mast auf kürzestem Weg über einen geeigneten Erdungsleiter mit der Blitzschutzanlage des Gebäudes verbinden. Falls keine Blitzschutzanlage vorhanden ist, den Mast mit der Gebäudeerdung verbinden.
● Anschlüsse an die Blitzschutzanlage nur von einem qualifizierten Blitzschutzanlagen-Installateur durchführen lassen. Geeignet als Erdungsleiter ist ein Einzelmassivdraht mit einem Querschnitt von min. 16 mm² Kupfer, min. 25 mm² Aluminium oder min. 50 mm² Stahl. Nicht geeignet als Erdungsleiter sind
● die Außenleiter der Antennenkabel,
● metallische Hausinstallationen (z. B. Metallrohre der Wasser oder Heizungsanlage), da die Dauerhaftigkeit der Verbindung nicht gewährleistet werden kann,
● Schutzleiter oder Neutralleiter des Starkstromnetztes. Führung von Erdungsleitern
● Antennenkabel und Erdungsleiter nicht durch Räume führen, die zur Lagerung von leicht entzündlichen Stoffen dienen (z. B. Heu, Stroh) oder in denen sich eine explosive Atmosphäre bilden kann (z. B. Gase, Dämpfe).

● Bei Verwendung der Parabolantenne in kompletten Antennenanlagen (z. B. Verteilanlagen) die Erdungsmaßnahmen so ausführen, dass der Erdungsschutz auch dann bestehen bleibt, wenn einzelne Einheiten entfernt oder ausgetauscht werden.

LNB
• Öffnen Sie niemals das Gehäuse.
• Lassen Sie Installations-, Demontage-, Wartungs- und Reparaturarbeiten nur von ausgebildetem Elektro-Fachpersonal ausführen.
• Defekte Produkte nicht selbst reparieren, sondern an den Händler oder Hersteller wenden.
• Modifizieren und demontieren Sie das Produkt nicht. Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen unbeaufsichtigte Benutzung.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung, Mikrowellen sowie Vibrationen und mechanischen Druck.
• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch die Begleitdokumentation behebbaren Problemen, an Händler oder Hersteller.
• Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise unmittelbar zu Tod oder schweren Verletzungen führen
• Verletzungsgefahr durch Stolpern und Sturz
• Ungünstig platzierte bzw. installierte Produkte und Kabelverbindungen können Personen verletzen
• Bei Arbeiten in großer Höhe unbedingt sich und den Arbeitsort sichern, ggf. von zweiter Person helfen lassen.

Verwendungszweck:
SAT-Komplettset zur temporären oder stationären Aufstellung einer Satellitenantenne (z. B. Astra 19,2° / Hotbird 13°) für 1 Teilnehmer. Geeignet für Camping, Balkon, Garten sowie Montage an Mast/Standfuß.

Nicht geeignet für:
Unwetter-/Sturmbedingungen ohne zusätzliche Sicherung, Montage an instabilen Untergründen, Nähe zu Hochspannungsleitungen, Verwendung als Kletter-/Tragehilfe. Nicht für mehr als 1 Receiver/Teilnehmer (Single LNB).

Aufbau- und Montagehinweise:

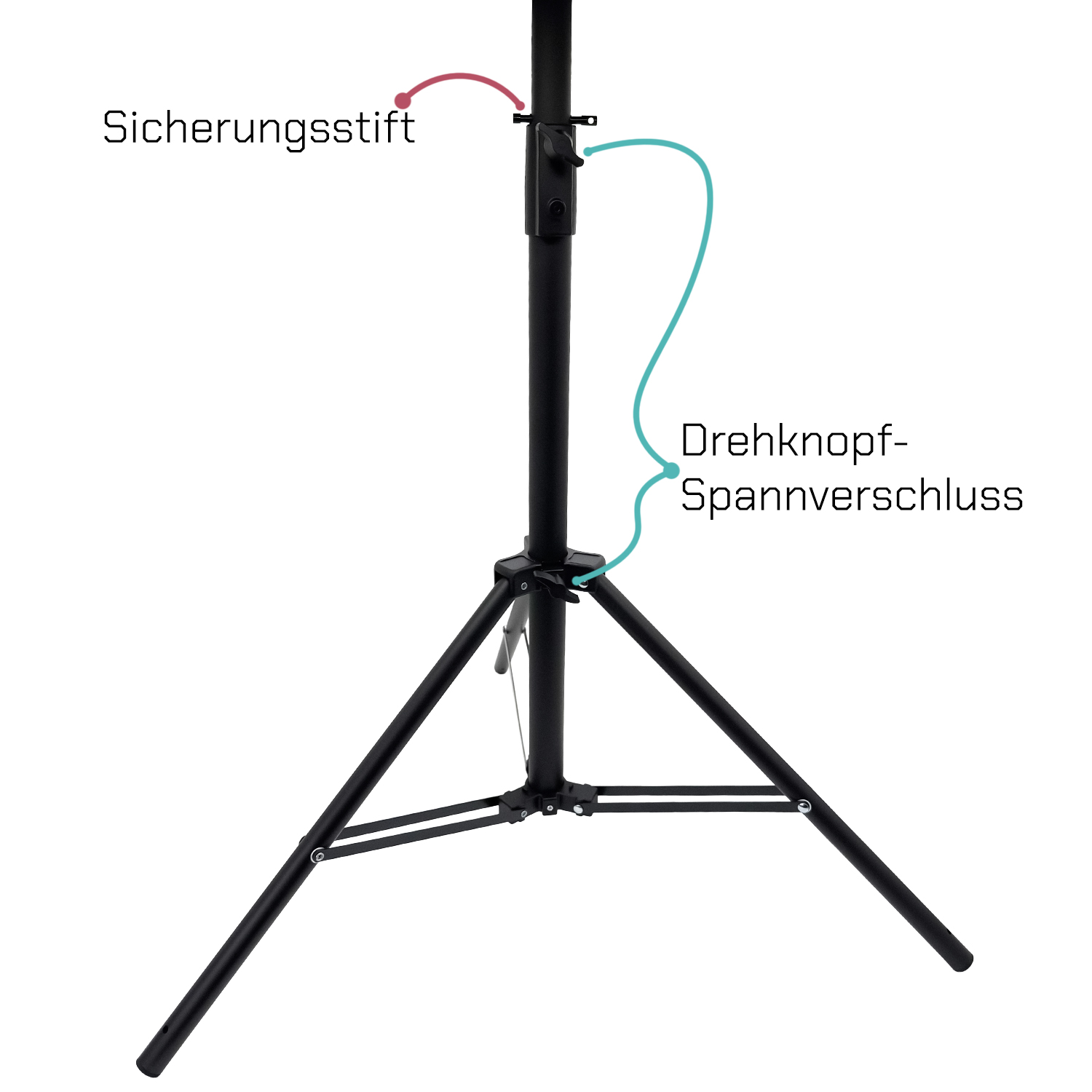

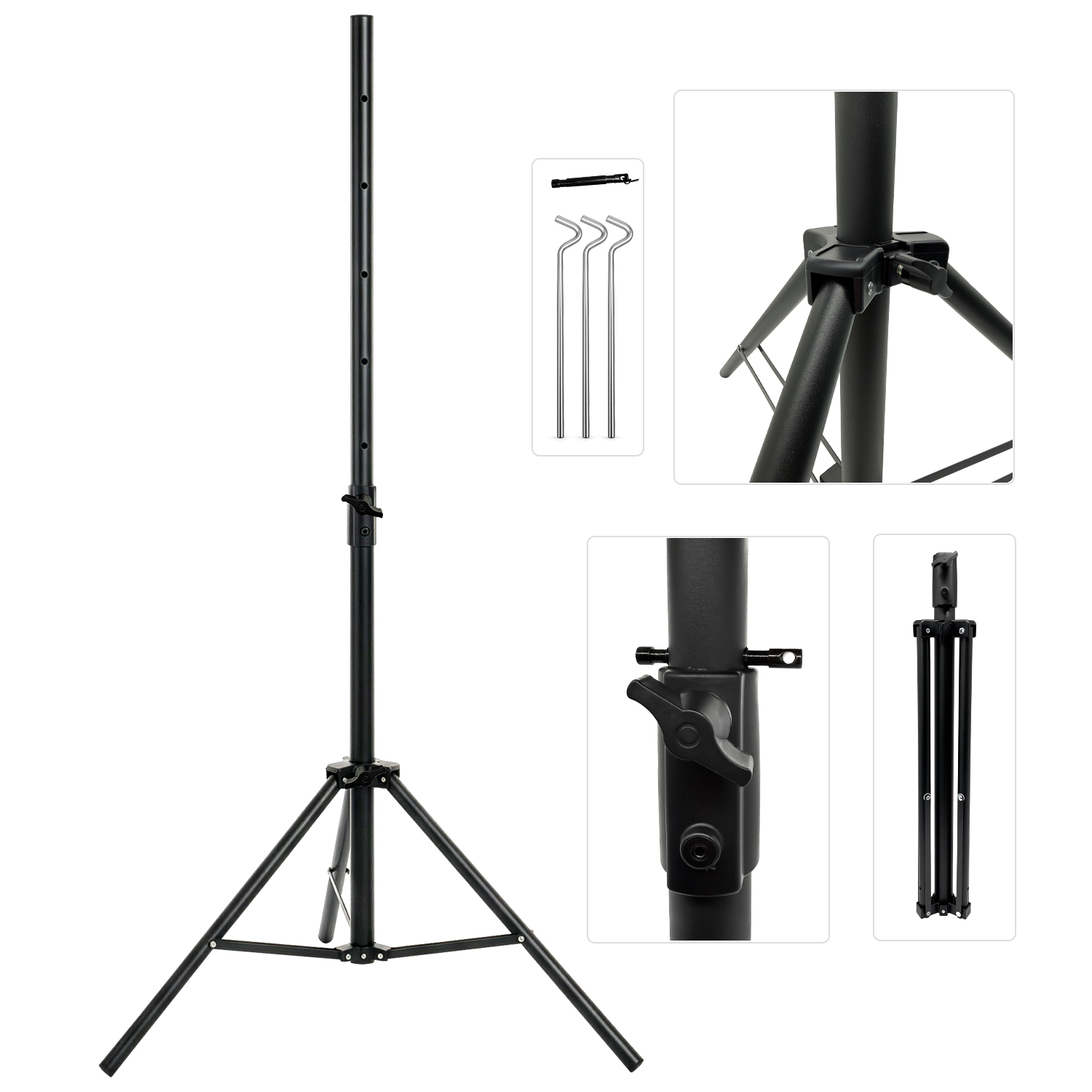

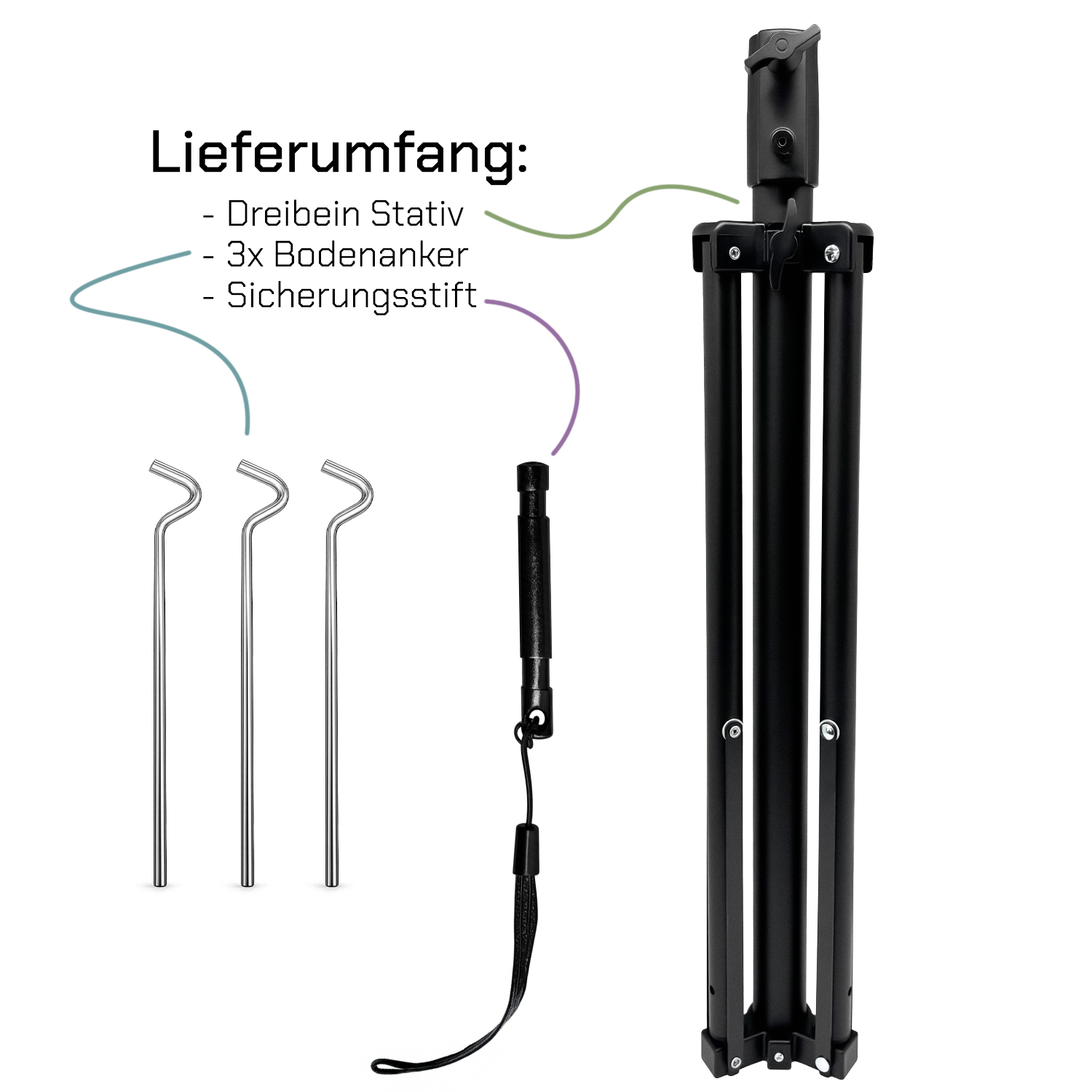

Antenne nur auf tragfähigem, ebenem Untergrund montieren und befestigen. Stativ vollständig ausklappen, Fixierungen anziehen und mit Heringen verankern (bei Erdreich). Spiegel und Mast lotrecht ausrichten, alle Schraubverbindungen nachziehen. Kabel so verlegen, dass keine Stolperstellen entstehen und keine Quetschung (Fenster/Tür) erfolgt.

Elektrische Sicherheit / Betrieb:
Satfinder wird zwischen LNB und Receiver geschaltet und über den Receiver (13–18 V) versorgt. Anschlüsse nur bei ausgeschaltetem Receiver verbinden/trennen. Koaxleitungen und Stecker trocken halten; bei Außenbetrieb witterungsgeschützt montieren.

Sicherheitshinweise:
Bei Wind besteht Kipp-/Umsturzgefahr – Anlage zusätzlich sichern oder abbauen. Nicht bei Gewitter montieren/ausrichten. Metallteile können scharfe Kanten aufweisen – bei Montage geeignete Handschuhe verwenden. Heringe vorsichtig handhaben (Verletzungsgefahr).

Fensterdurchführung:
Nur bei minimalem Spaltmaß verlegen, ohne die Schließfunktion zu erzwingen. Quetschstellen vermeiden; bei Beschädigung austauschen.

Lagerung & Pflege:
Trocken lagern. Nach Außeneinsatz reinigen und vollständig trocknen. Bei sichtbaren Schäden (verbogene Teile, defekte Kabel/Stecker) nicht weiterverwenden.

Hinweis:
Technisches Set. Die Eignung für den konkreten Montageort, die Umgebungsbedingungen und eine standsichere Befestigung ist vom Anwender eigenverantwortlich zu prüfen.
